1 記述:

振動式 鉢 給餌 器 は,部品 を 効率 的 に 分類 し,方向 を 定める ため に 各 産業 で 用い られ て いる 重要 な 部品 です.この 記事 は,その 設計 に 関する 基本 的 な ステップ や 考慮 に つい て 説明 し て い ます.

ステップ 1: 構成要素 を 理解 する

振動式ボウルフィッダの基本構成要素を把握することが重要です.

ボウル:ステンレス鋼で作られ,ボールは部品の容器として機能し,それらを導いて方向化するための螺旋軌跡または複数の軌跡が特徴です.
駆動ユニット:電磁コイルとスプリングシステムで構成される駆動ユニットは,部品の動きを推進する振動を生成します.
制御器: 制御器は振動の周波数と振幅を調節し,給餌プロセスを正確に制御します.

ステップ2 部品の特徴を特定する

効率的な振動式鉢フィッダーを設計するには,部品の特徴を徹底的に考慮することが不可欠です.考慮すべき重要な側面には以下の通りがあります.

サイズと形状: 不規則な形状またはサイズのある部品は,正確な方向性を確保するためにボウル設計で特別な考慮が必要かもしれません.
材料: 異なる材料は摩擦係数が異なるため,振動に異なる反応を示し,ボウル内の部品の動きと並び方に影響を与える.
重さ: 部品 の 重さ は,必要 な 振動 の 強さ を 決定 し ます.重い 部品 は より 強力 な 動き を 必要 と し て いる の で,軽い 部品 は より やさしい 動き を 必要 と し て いる の です.

ステップ3: ボウル幾何学を選択

ボウル幾何学は,設計プロセスにおいて重要な役割を果たします.考慮すべき重要な要因には,以下が含まれます.

鉢 の 形 と サイズ: 最良 の 性能 に は,供給 さ れ て いる 部品 に 合わせる 適正 な 鉢 の 形 と サイズ を 選択 し,平ら な 流量 を 確保 する 必要 が あり ます.不効率な給餌やジャムを避けるために,部分の寸法との関係で鉢のサイズを考慮.
トラック構成: 望ましい方向性と給餌速度に基づいて,ボウル内のトラックの数と配置を決定します.
傾斜角:ボウルの傾斜の角は部品の動きに影響を与える.より急な傾斜は,より速い給餌速度を達成するために必要である可能性があります.
軌道の幅と深さ: 詰まりや詰まりを防ぐ一方で,部品のサイズに対応する寸法を選択します.

振動式 ボウル フィッダー の 設計 に は,その 部品,部品 の 特質,ボウル の 幾何学 を 慎重 に 考慮 する 必要 が あり ます.この 記事 で 紹介 さ れ て いる 手順 に 従い,効率的で効率的なフィッダーが確保できます 部品を並べ替えて 処理や組み立てのために.

2 仕様:

3つ目効率的な振動ボウルフィッダー設計:

この記事では,これらのフィッダーを設計する主要なステップを概説します.各段階において重要な考慮事項を強調する.

ステップ1: 構成要素を理解する

まず,基本的構成要素であるボウル,駆動ユニット,コントローラを把握することが重要です.ボールは,部品を効果的に導いて方向付けするための軌道を備えた容器として機能します.ドライブユニットは振動を生成します振動の周波数と振幅を制御する

ステップ2:部品の特徴の決定

形状 が 不規則 な 部品 は,正確 な 方向 を 確保 する ため に 特別 な 設計 考慮 を 必要 と する こと が でき ます.異なる 材料 の 摩擦 系数 と 振動 に どの よう に 反応 する か を 考慮 する部品の動きとアライナメントに影響を与えるため

ステップ3:ボウル幾何学選択

適正 な 鉢 の 形状 を 選択 する こと は,最適 な 性能 を 確保 する ため に 重要 です.鉢 と 部品 の 間に 適正 な 調整 を 確保 し,平ら な 流量 を 確保 する こと です.適切な軌道の配置を決定する渋滞を防止し,効率的な給餌を保証する.

ステップ4 ベースユニットの設計

ベースユニットには振動を生成する電磁コイルがあります. 適用の特定の要件に基づいて適切な駆動ユニットタイプを選択します.例えば半波,フル波,さらに,スプリングシステムを選択し,コイルが施す力を均衡させ,安定した信頼性の高い振動を保証します.

ステップ 5: 実施の管理

振動の周波数と振幅を調節する制御システムを導入する.制御システムは,異なる部品と供給要件に対応する変数設定を持つべきである.フィードバックメカニズムを統合することを検討するセンサーや監視システムなどで,リアルタイム調整が可能になります.

ステップ6 テストと最適化

必要な仕様に対して,フィッダの性能を徹底的にテストし,最適なフィッダを達成するために,振動設定や軌道の幾何学を含む様々なパラメータを精密に調整します.また,潜在的な問題を特定し,対処するために,異なる負荷と条件下でストレステストを行うことも重要です..

結論として,振動式ボウルフィッダの設計には 部品の特徴を理解し,適切なボウル幾何学を選択し,ベースユニットの設計,制御の実装,徹底的なテストと最適化を行っています継続的なモニタリングと保守は,長期的パフォーマンスを確保し,異なるアプリケーションの特殊なニーズを満たすために不可欠です.

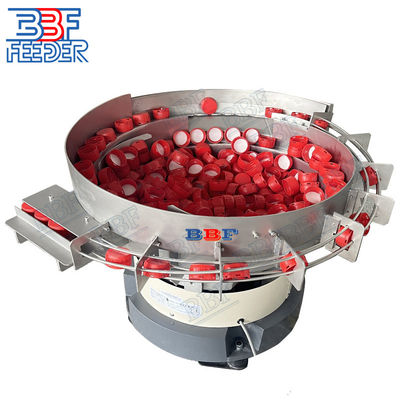

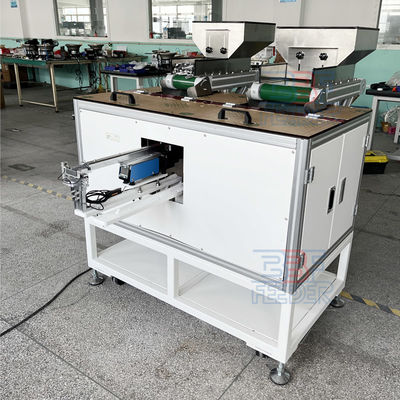

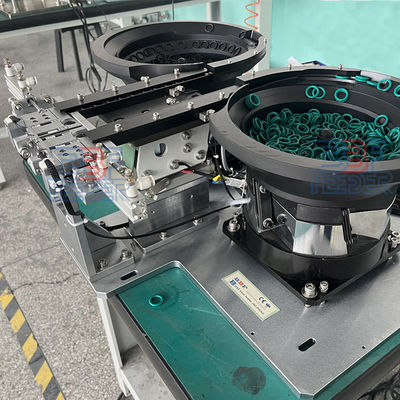

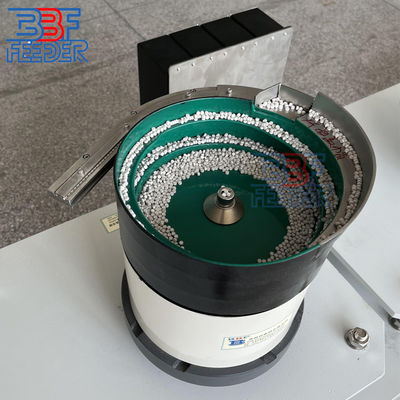

4 もっと写真
