220V / 110V 自動プラスチック部品 ナッツ振動ボウルフィッダー

自動振動ボウルフィッダー プラスチック部品 ナッツ振動ボウルフィッダー

1 記述:

生産ラインに組み込んでいる. バイブラティブ・ボウル・フィッターは,費用対効果の高い生産プロセスこれらの装置は,スクリュー,ノット,ボルト,食品などの様々な成分を容器に詰め込み,生産ラインを自動化します.

工業産業では,多くのプロセスで連続的な供給が必要であり,効率を最大化するために一貫した同期された機械接続が必要です.配給部品システムは,次の機能を果たします.:

位置付け装置: ボウルフィッダは位置付け装置として機能し,費用対効果の高い最適なソリューションを提供します.人間のエラーの可能性をなくし,生産停止時間を短縮します.碗は,顧客が要求する特定の方法で,および望ましい速度で方向化され,転送する必要があります散装部品を受け取る.

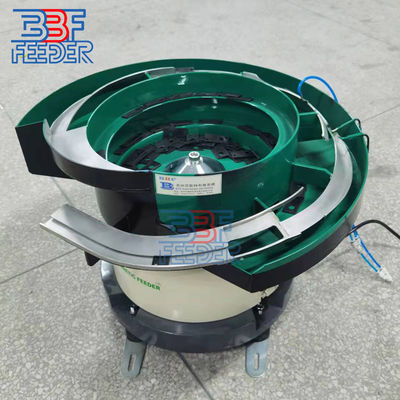

基本的には,振動式フィッダーボウルは,ボウルの形状の容器で構成され,内部には螺旋状の軌跡が配置されています.部品は散装容器からボウルに積まれ,振動のシーケンスで揺れ,線路を通って上へと移動します部品がボウルの内側にある線路に沿って前進するにつれ 徐々に並べられます完全に向き合っていないすべてのピースは,トラックから落ちて,ボウルに戻ってくる.

振動式 ボウル フィッダー を 使い て 製造 者 は 効率 的 な 生産 を 確保 し,誤り を 最小限に 抑え,全体 的 な 生産 性 を 向上 さ せる こと が でき ます.これらの装置は,生産ラインの自動化と部品の一貫して同期的な供給を確保する上で重要な役割を果たします.

2 仕様:

3 構成要素:

ハッパー:

トパーは部品供給システムの不可欠な部品で,部品がフィッダーボウルに運ばれる前に保管します.その主な機能は,部品の安定した流れを維持することです. ボウル内の過負荷や不足を防ぐために,ホッパーにはレベル制御スイッチが装備されています.このスイッチは,受信された信号に基づいてホッパーを自動的に起動する責任を負います.

ボウルフィッダー直径:

ボウルフィッダの直径は,慎重に考慮しなければならない重要な設計要素です. 輸送される特定の材料に適合するようにカスタマイズする必要があります.理想的には,ボウルトラックに入力される部品の長さの10倍である必要があります.

正確な直径を持つことは,部品の適切な方向化と高速な供給速度を達成するために重要です.ボウルフィッダーの選択と設計プロセス中に経験豊富なエンジニアと製造者の援助を求めることをお勧めします. ボウルの直径が大きすぎると,ボウルは効果的に動作せず,部品が正しく配置され,供給される代わりに跳ね返る可能性があります.一方,ボウルの直径が小さすぎると,駆動装置の容量を上回る可能性があります..

ベース/ドライブユニット:

ベースまたは駆動ユニットは,部品供給システムのパワーハウスとして機能します.それはボウル内のパーツを揺さぶって移動させる振動を生成します.ドライブユニットの選択は,材料などの要因に依存します.電磁エネルギーは通常,60〜120 Hz の周波数範囲内の振動を生成するために利用されます.

線形フィッダー:

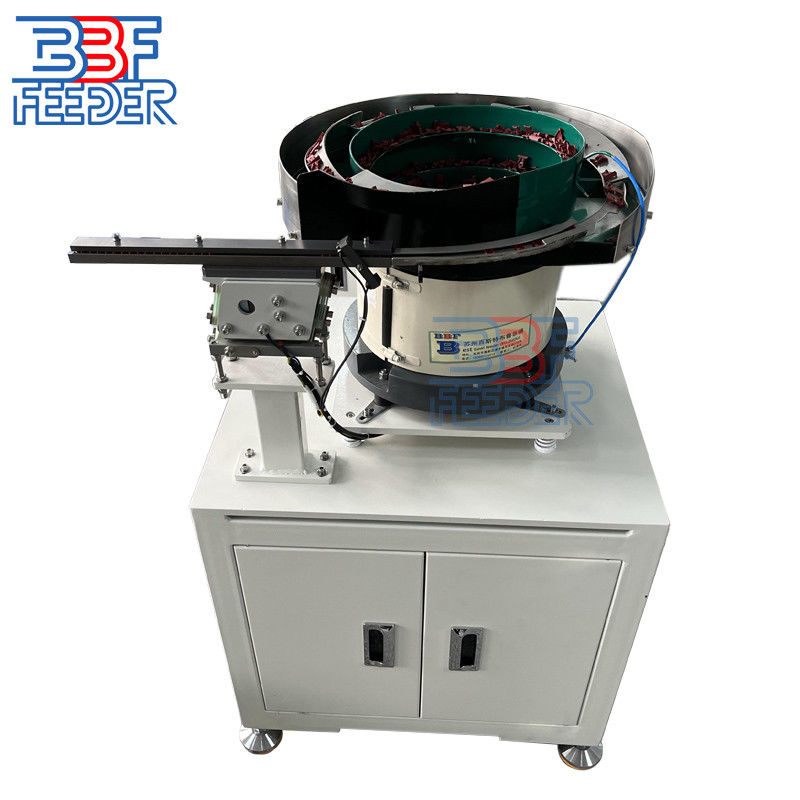

線形フィッターは,部品を操作者や他の自動化されたシステムに提示する上で重要な役割を果たします.組み立てまたは製造プロセスの次の段階へと進めるために線形フィッダーには,コンベヤー,振動式,エアベア,重力フィッダーという4つの一般的なタイプがあります.特定のタイプの選択は,アプリケーションの要件と各タイプの利点に依存します..

給水器のレベル制御:

補給器の正規な機能には,適切な部品数を保持することが不可欠です.過剰な部品が衝突して損傷する可能性があります.部品の少量で生産プロセスは遅くなるセンサーが使用され ボウル内の部品の数を追跡します さらにハッパー上のレベル制御スイッチは,自動的に部品を配分することによってフィッダーボウルレベル制御に役割を果たします給餌ボウルが空になったとき,振動はより顕著になります. しかし,そのような状態での高い振幅は,給餌速度を制限することができます.

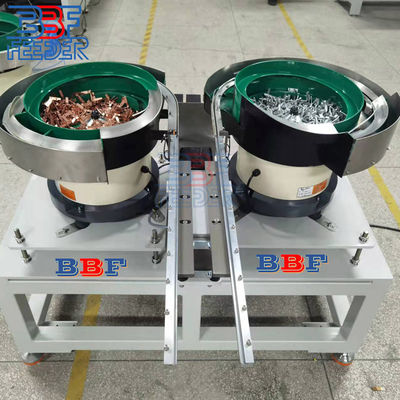

4 もっと写真
